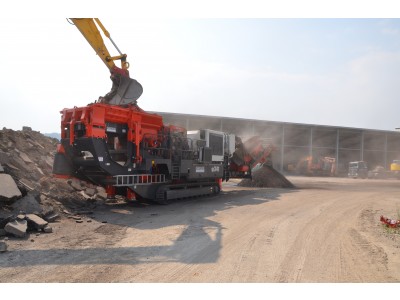

De Sandvik QI341 Impactor (Rotor) breker heeft een rotor van 1m breed en mag daarom gezien worden als een relatief compacte puinbreker. Met een eigen gewicht van 37 ton is deze machine dan ook prima te transporteren. De Sandvik brekers kunnen tevens uitgevoerd worden met een nazeef waarmee deze machine net geen 45 ton gaat wegen. Output van deze machine is 150 tot 250 ton per uur.

Sandvik onderscheid zich met de Rotorbrekers door zijn eigen ontworpen brekerhuis. Sandvik gebruikt namelijk haar 'Sandvik CI411 Prisec Impactor" breekhuis welke is ontworpen om zowel primair als secundair te kunnen breken waarmee de Sandvik QI brekers multifunctioneel inzetbaar zijn.


Door zijn compacte afmetingen kan de QI341 gemakkelijk uit de weg op kleinere terreinen en nog steeds capaciteit garanderen. Doormiddel van de nazeef optie kan de gebruiker met één werkgang de gewenste eindfractie draaien, waarna de overkorrel automatisch terug wordt gevoerd om opnieuw aan het proces deel te nemen.

Standaard worden de Sandvik QI brekers uitgevoerd met een Voorafzeving die apart is aangedreven van de voeder. Door een grote voorzeef van 1,5m bij 1m heeft deze machine genoeg capaciteit om het product schoon het brekerhuis in te laten. Nadat het product langs de rotor is geweest komt het op een stalen panvoeder. Dit is standaard bij Sandvik en functioneert als bescherming voor de uitvoerband. De stalen panvoeder transporteert het product vervolgens naar de afvoerband waarna het langs een krachtige magneetband wordt afgevoerd.

De uitvoerband is hydrualisch in hoogte in te stellen wat de band toegankelijk maakt voor onderhoud. Ook de motorruimte en het hydraulisch systeem zijn zo geplaatst dat er gemakkelijk onderhoud aan plaats kan vinden. Het gehele pakket kan worden bediened door een gebruiksvriendelijk bedieningspaneel met een PLC controle systeem. Op het scherm is iedere parameter af te lezen en de gehele machine te bedienen.

Unieke kenmerken:
- Panvoeder onder de rotor als standaard;
- Voeder en voorafzeef apart van elkaar aangedreven;
- Zwaarste rotor in zijn klasse, dit verhoogd efficiency en verlaagd kosten;
- Machines worden gepoedercoat;
- Zeer gebruiksvriendelijk bedieningspaneel met PLC controle systeem;
- Zwaar en degelijke machine die ontstaan is door de jarenlange ervaring van Sandvik;
- Met één werkgang direct het gewenste eindproduct kunnen maken door de nazeef;

  • Sandvik QI341
  • Sandvik QI341
  • Sandvik QI341
  • Sandvik QI341
  • Sandvik QI341
  • Sandvik QI341
  • Sandvik QI341
Specificaties Sandvik QI341
Aandrijving  Stage 3A / Tier 3 CAT C9 Acert Stage 3B / Tier 4i CAT C9.3 Acert Stage 4 Tier 4 Final CAT C9.3 Acert
Vermogen 261kw / 350 pk
Gewicht [kg] 37.200
Gewicht met nazeef [kg] 44.978

Hopper:
Inhoud [m3] 3,6
Lengte [mm] 3660
Breedte [mm] 1800
Laadhoogte [mm] 4041

Voeder:
Breedte [mm] 910
Lengte voorzeef [mm] 2330

Voorzeef:
Type 2 deks voorzeef
Bovendek (lengte x breedte) [mm] 1520 x 980
onderdek (lengte x breedte) [mm] 1020 x 980

Breker:
Type Sandvik CI411 Prisec Impactor
Voeder opening [mm] 992 x 670
Snelheid [rpm] 573 - 707
Diameter rotor [mm] 1005

Onderpan voeder:
Breedte [mm] 830
Lengte [mm] 2040
Amplitude [mm] 9

Afvoerband:
Bandbreedte [mm] 1000
Bandlengte [mm] 18.940
Afwerphoogte [mm] 3.762

Nazeef:
Lengte [mm] 4000
Breedte [mm] 1525

Overkorrelterugvoerband:
Bandbreedte [mm] 500
Bandlengte [mm] 18.050
Afwerphoogte [mm] 4.580

Rupswerk:
Lengte [mm] 3800
Breedte [mm] 400

Magneet:
Model  Eriez CP20 / 80 - SC2
Gewicht [kg] 800

Afmetingen zonder nazeef:
Transportafmetingen (lengte x breedte x hoogte) [m] 14,08 x 2,50 x 3,40
Afmetingen werkstand (lengte x breedte x hoogte [m] 14,72 x 2,91 x 3,93

Afmetingen met nazeef:
Transportafmetingen (lengte x breedte x hoogte) [m] 17,02 x 3,00 x 3,52
Afmetingen werkstand (lengte x breedte x hoogte [m] 17,76 x 3,41 x 4,58

Capaciteit [m3/h] tot 250
